端铣刀
HOME > 产品介绍 > 端铣刀

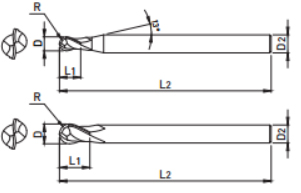

B302 series 一般加工用 ㆍ 标准Standard
- 2刃，长型 球刀
-
- 2 FLUTE, BALL NOSE LONG LENGTH
| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| B302010 | 1 | 0.5 | 3 | 50 | 6 |
| B302015 | 1.5 | 0.75 | 4 | 50 | 6 |
| B302020 | 2 | 1 | 6 | 60 | 6 |
| B302025 | 2.5 | 1.25 | 6 | 60 | 6 |
| B302030 | 3 | 1.5 | 8 | 70 | 6 |
| B302035 | 3.5 | 1.75 | 8 | 70 | 6 |
| B302040 | 4 | 2 | 8 | 70 | 6 |
| B302045 | 4.5 | 2.25 | 10 | 70 | 6 |
| B302050 | 5 | 2.5 | 12 | 80 | 6 |
| B302055 | 5.5 | 2.75 | 12 | 80 | 6 |
| B302060 | 6 | 3 | 12 | 90 | 8 |
| B302065 | 6.5 | 3.25 | 12 | 90 | 8 |
| B302070 | 7 | 3.5 | 20 | 90 | 8 |
| B302080 | 8 | 4 | 20 | 100 | 8 |
| B302090 | 9 | 4.5 | 25 | 100 | 10 |
| B302100 | 10 | 5 | 25 | 100 | 10 |
| B302110 | 11 | 5.5 | 30 | 110 | 12 |
| B302120 | 12 | 6 | 30 | 110 | 12 |
| B302130 | 13 | 6.5 | 35 | 120 | 14 |
| B302140 | 14 | 7 | 35 | 120 | 14 |
| B302150 | 15 | 7.5 | 40 | 140 | 16 |
| B302160 | 16 | 8 | 40 | 140 | 16 |
| B302180 | 18 | 9 | 45 | 150 | 18 |
| B302200 | 20 | 10 | 45 | 160 | 20 |
| B302250 | 25 | 12.5 | 50 | 180 | 25 |
适用被削材料
| 碳素钢 (S45C, S55C...) ~ HB225 |
合金钢 (SCM, SK...) HB225~325 |
前热处理钢 (NAK...) HRc30~50 |
热处理钢 | 铜 | 石墨 | 铸铁 FCD400. 500~ |
铝 | 不锈钢 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ||||||||
容许公差
外径 公差 |
1以上 3以下 | 3超过 6以下 | 6超过 10以下 | 10超过 18以下 | 18超过 30以下 |
|---|---|---|---|---|---|
| 刃线部(h10) | 0 -40 |
0 -48 |
0 -58 |
0 -70 |
0 -84 |
| 柄部(h6) | 0 -6 |
0 -8 |
0 -9 |
0 -11 |
0 -13 |
