端铣刀
HOME > 产品介绍 > 端铣刀

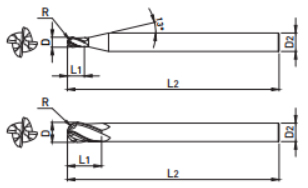

B304 series 一般加工用 ㆍ 标准Standard
- 4刃，长型 球刀
-
- 4 FLUTE, BALL NOSE LONG LENGTH
| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| B304030 | 3 | 1.5 | 8 | 70 | 6 |
| B304040 | 4 | 2 | 8 | 70 | 6 |
| B3040350 | 5 | 2.5 | 12 | 80 | 6 |
| B304060 | 6 | 3 | 12 | 90 | 6 |
| B304070 | 7 | 3.5 | 20 | 90 | 8 |
| B304080 | 8 | 4 | 20 | 100 | 8 |
| B304090 | 9 | 4.5 | 25 | 100 | 10 |
| B304100 | 10 | 5 | 25 | 100 | 10 |
| B304110 | 11 | 5.5 | 30 | 110 | 12 |
| B304120 | 12 | 6 | 30 | 110 | 12 |
| B304130 | 13 | 6.5 | 35 | 120 | 14 |
| B304140 | 14 | 7 | 35 | 120 | 14 |
| B304150 | 15 | 7.5 | 40 | 140 | 16 |
| B304160 | 16 | 8 | 40 | 140 | 16 |
| B304180 | 18 | 9 | 45 | 150 | 18 |
| B304200 | 20 | 10 | 45 | 160 | 20 |
| B304250 | 25 | 12.5 | 50 | 180 | 25 |
适用被削材料
| 碳素钢 (S45C, S55C...) ~ HB225 |
合金钢 (SCM, SK...) HB225~325 |
前热处理钢 (NAK...) HRc30~50 |
热处理钢 | 铜 | 石墨 | 铸铁 FCD400. 500~ |
铝 | 不锈钢 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ||||||||
容许公差
外径 公差 |
1以上 3以下 | 3超过 6以下 | 6超过 10以下 | 10超过 18以下 | 18超过 30以下 |
|---|---|---|---|---|---|
| 刃线部(h10) | 0 -40 |
0 -48 |
0 -58 |
0 -70 |
0 -84 |
| 柄部(h6) | 0 -6 |
0 -8 |
0 -9 |
0 -11 |
0 -13 |
