端铣刀

HOME > 产品介绍 > 端铣刀

BB302 series 一般加工用 ㆍ 标准Standard

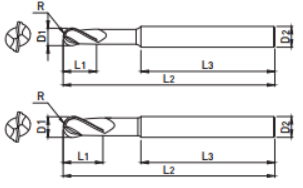

2刃，长型球刀

2 FLUTE, BALL NOSE REGULAR LENGTH BRAZED TYPE

EDP. No.	D	R	L₁	L₂	L₃	D₂
BB302150	15	7.5	28	55	100	16
BB302160	16	8	28	55	100	16
BB302180	18	9	29	55	110	20
BB302200	20	10	29	55	110	20
BB302220	22	11	36	60	110	25
BB302240	24	12	37	60	110	25
BB302250	25	12.5	38	60	120	25
BB302280	28	14	40	65	120	32
BB302300	30	15	46	65	130	32
BB302320	32	16	47	65	140	32

EDP. No.	D	R	L₁	L₂	L₃	D₂
BB302150	15	7.5	28	55	100	16
BB302160	16	8	28	55	100	16
BB302180	18	9	29	55	110	20
BB302200	20	10	29	55	110	20
BB302220	22	11	36	60	110	25
BB302240	24	12	37	60	110	25
BB302250	25	12.5	38	60	120	25
BB302280	28	14	40	65	120	32
BB302300	30	15	46	65	130	32
BB302320	32	16	47	65	140	32

EDP. No.	D	R	L₁	L₂	L₃	D₂
BB302150	15	7.5	28	55	100	16
BB302160	16	8	28	55	100	16
BB302180	18	9	29	55	110	20
BB302200	20	10	29	55	110	20
BB302220	22	11	36	60	110	25
BB302240	24	12	37	60	110	25
BB302250	25	12.5	38	60	120	25
BB302280	28	14	40	65	120	32
BB302300	30	15	46	65	130	32
BB302320	32	16	47	65	140	32

EDP. No.	D	R	L₁	L₂	L₃	D₂
BB302150	15	7.5	28	55	100	16
BB302160	16	8	28	55	100	16
BB302180	18	9	29	55	110	20
BB302200	20	10	29	55	110	20
BB302220	22	11	36	60	110	25
BB302240	24	12	37	60	110	25
BB302250	25	12.5	38	60	120	25
BB302280	28	14	40	65	120	32
BB302300	30	15	46	65	130	32
BB302320	32	16	47	65	140	32

适用被削材料

碳素钢 (S45C, S55C...) ~ HB225	合金钢 (SCM, SK...) HB225~325	前热处理钢 (NAK...) HRc30~50	热处理钢		铜	石墨	铸铁 FCD400. 500~	铝	不锈钢
碳素钢 (S45C, S55C...) ~ HB225	合金钢 (SCM, SK...) HB225~325	前热处理钢 (NAK...) HRc30~50	~HRc55 SKD61	~HRc55 SKD11	铜	石墨	铸铁 FCD400. 500~	铝	不锈钢
○	○

容许公差

刃线部 (mm)	柄部
0 ~ -0.05	h7
